耐圧試験装置関係

大同テックの主力商品である耐圧試験装置とその関連機器をご紹介します。
オペレータ不要の全自動装置から、ローコストな簡易型、省スペースモデル、従来の水套や膨張計操作盤などを取り揃えております。
下記装置以外にも、お客様の用途に合わせた様々な耐圧試験装置がありますので、お気軽にお問い合わせ下さい。
各機器、写真をクリックすると大きな写真を見ることができます。

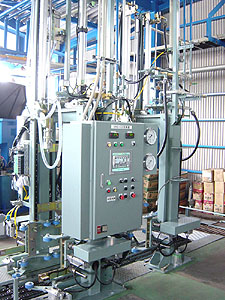

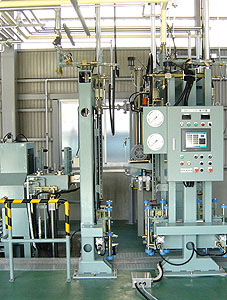

全自動非水槽式耐圧試験装置 DNS-430E 全自動非水槽式耐圧試験装置 DNSS-420

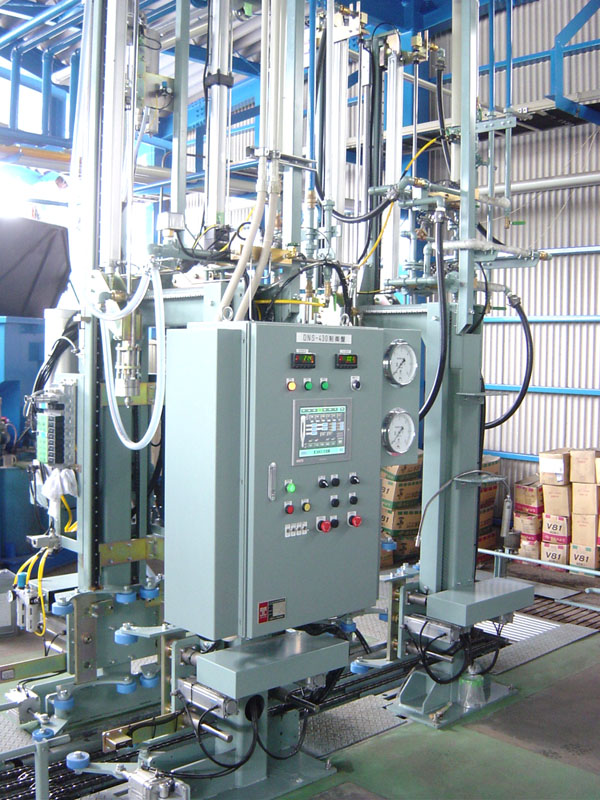

注水・耐圧試験・排水・乾燥の4工程を
コンベア搬送にて全て自動で行います。

耐圧接手は、押圧式を採用。
ねじ込まず上から押さえるだけなので構造がシンプル、
消耗品やエア消費量も少なくです。
容器ネジ部に負担をかけない為アルミ容器にも
最適です。

オプションのタグ読み取り装置と再検査システムを
併用する事でほぼオペレータ不要の自動ライン化が
可能。

対応容器は10kg〜50k
 ※サイフォン容器はエア抜き操作が必要です


処理本数は最大で約25本/時間

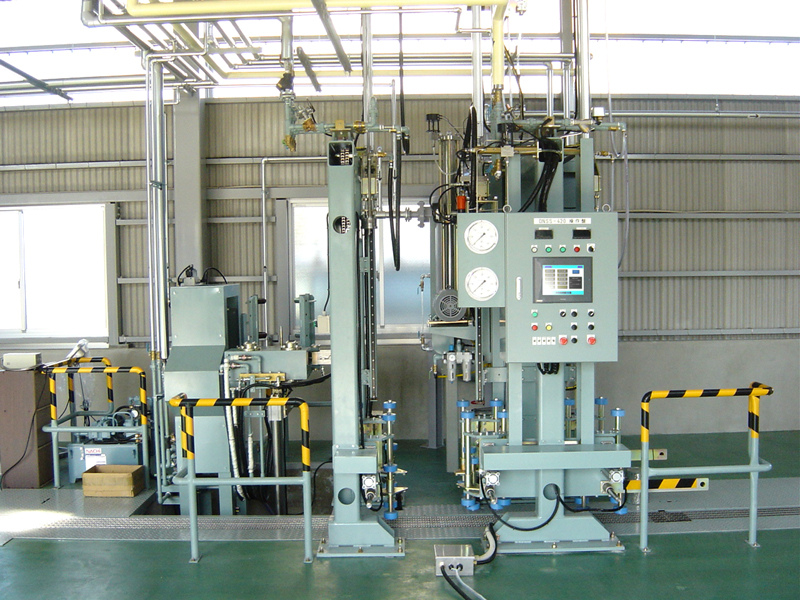

注水・耐圧試験・排水・乾燥の4工程を
コンベア搬送にて全て自動で行います。

耐圧接手部はノンシールパッキン方式ですので
シール剤やシールテープも不要です。
オプションの再検査システムにより、
容器データと測定結果をオンラインで通信する事も
可能。

対応容器サイズは
外径:φ140〜270mm
高さ:H1050〜1600mm
 ※乾燥装置はH650〜1600mm

処理本数は最大で約20本/時間

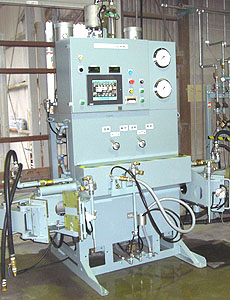

簡易型非水槽式耐圧試験装置 DNJ-220F 簡易型非水槽式耐圧試験装置 DNJS-215W

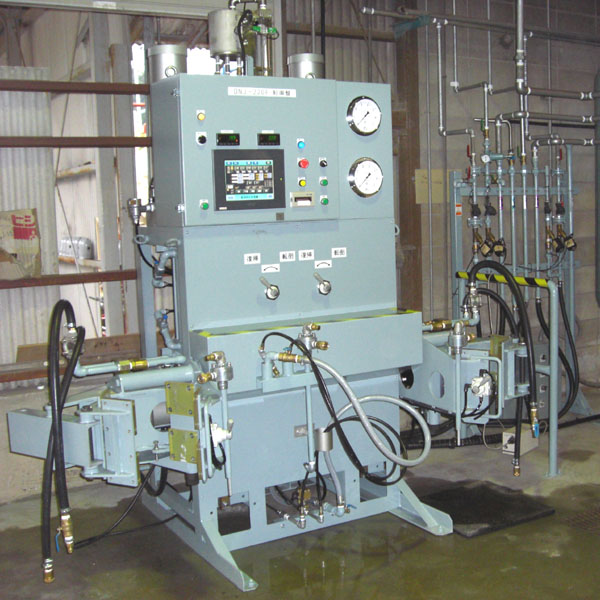

容器の固着・転倒のバルブ操作、
ねじ込み接手や金具の取付け作業などは
手動となりますが、耐圧試験工程や
排水乾燥工程は全て自動で進みます。

大型カラー液晶タッチパネルも全自動機と
同じものを採用し、操作性にも優れています。
全自動モデル同様、再検査システムにも対応しています。

対応容器は2kg〜50kg

処理本数は最大で約20本/時間

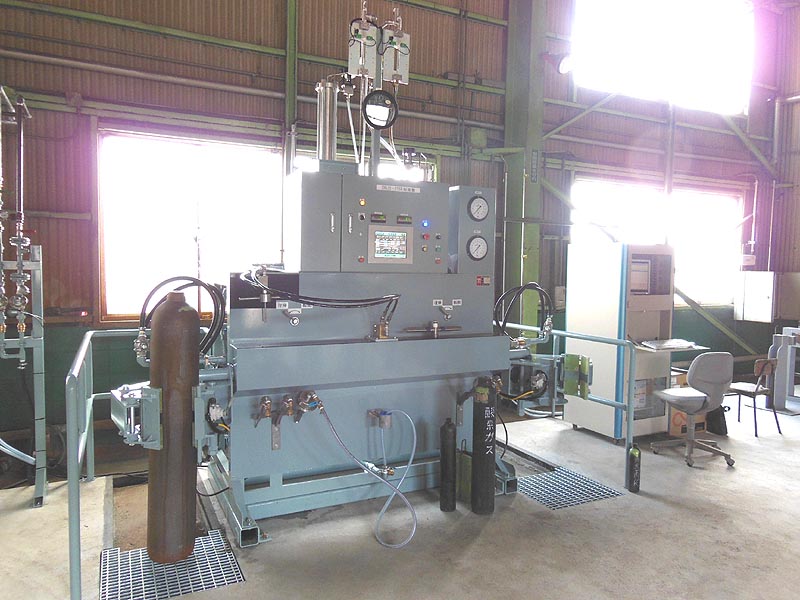

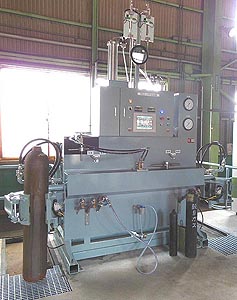

容器の固着・転倒のバルブ操作、
ねじ込み接手や金具の取付け作業などは
手動となりますが、耐圧試験工程や
排水乾燥工程は全て自動で進みます。
通常サイズの容器(10L〜50Lクラス)と
小容器(10L未満)用の2種類のデータ測定ユニットを
搭載したモデルです。

大型カラー液晶タッチパネルも全自動機と
同じものを採用し、操作性にも優れています。
全自動モデル同様、再検査システムにも対応しています。

対応容器は2L〜50L
 ※2L以下は要相談

処理本数は最大で約15本/時間

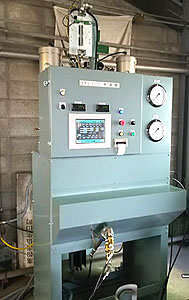

省スペース型非水槽式耐圧試験装置 DNJ-020F 省スペース型非水槽式耐圧試験装置 DNJS-120

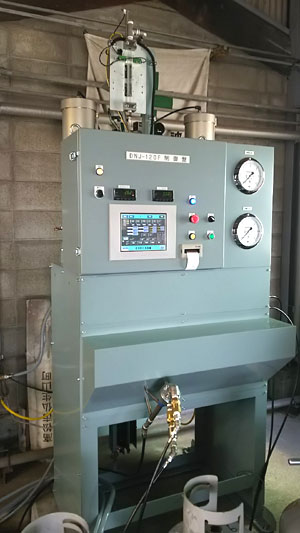

装置の価格を少しでも抑える為、そして
設置面積を少しでも小さくする為に、
簡易型耐圧試験装置DNJ-220Fから
両サイドの固着転倒部を省いたモデルです。

既設の固着転倒機が使える状態でしたら
その近傍に当装置を設置します。
固着転倒機に容器をセット、高圧ホースを
つないで耐圧試験を行います。

ポジション数が少ない為、本数は多く処理できませんが
省スペース・ローコストを優先される場合に
最適です。


対応容器は2kg〜50kg

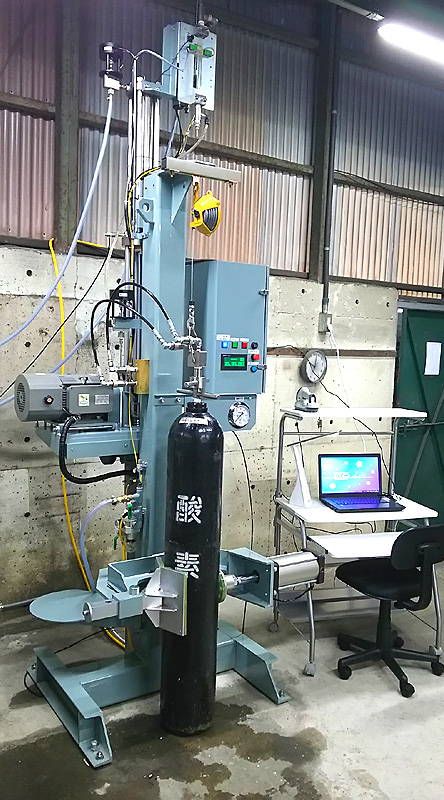

バルブ脱着機同様の固着付き一本柱に
電動加圧ブースタとデータ測定部、小型の
タッチパネル操作盤を持たせた省スペースモデルです。

ボディがコンパクトになった分、配管やホースが
短くなり、データの精度も向上。
恒久増加測定もダブルスキャン方式を採用し
小容器でも正確な値を算出する事が可能になりました。

省スペースな廉価モデルですが最新の技術を
盛り込み、高精度かつ使いやすい装置です。

対応容器は2L〜50L
 ※2L以下は要相談

処理本数は最大で約15本/時間
LPG容器再検査用 手動式耐圧試験装置 一般高圧容器再検査用 膨張計操作盤

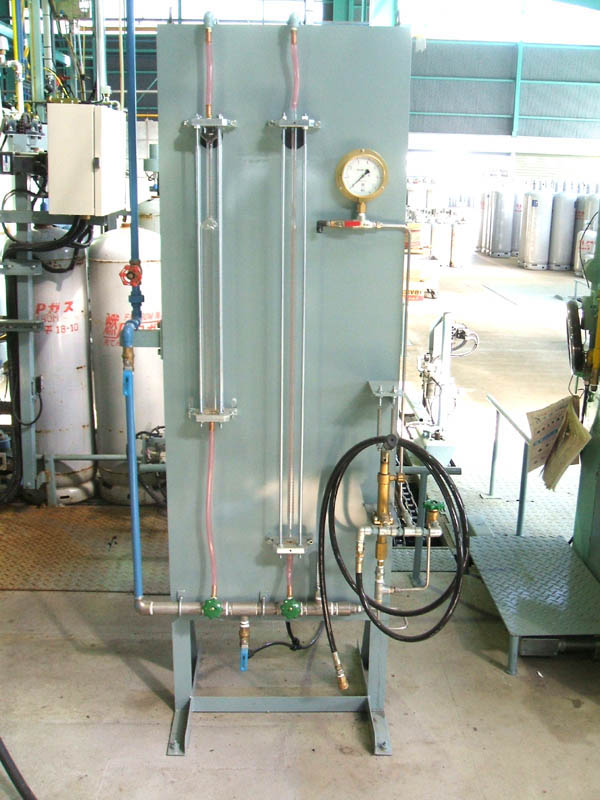

LPGの小容器や自動車用容器など、他の耐圧試験装置で
試験が困難な規格外とされる装置に対し
手動操作で耐圧試験を行います。

手押しポンプで圧力を上げ、ビューレット内の水位を
目視で読み取るだけのシンプルな装置です。

別途、容器固着機・固着転倒機などが必要になります。

対応容器は2kg〜50kg容器の他、
フォークリフト用などの特殊容器

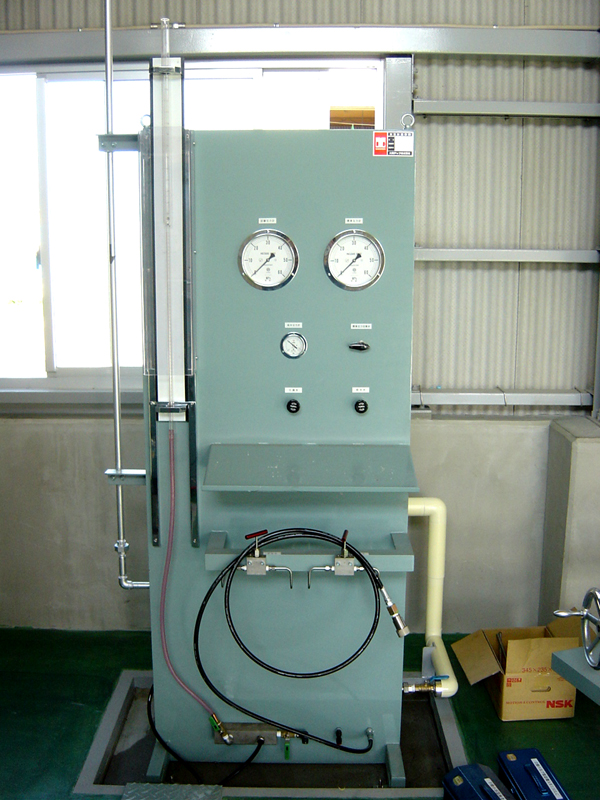

水套とセットで使う膨張計操作盤です。

ハンドバルブによる操作で加圧ポンプを駆動します。
規定の圧力まで昇圧し、ビューレット内の水位を
目視で読み取るだけのシンプルな装置です。

対応容器は、水套のサイズやビューレットのサイズに
より異なります。

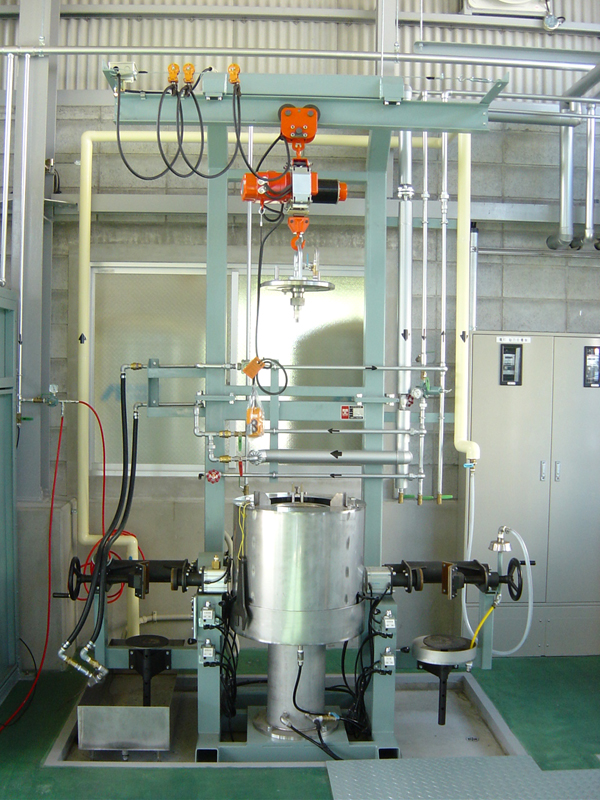

容器再検査用 水套 FRP容器・小容器用 耐圧試験装置

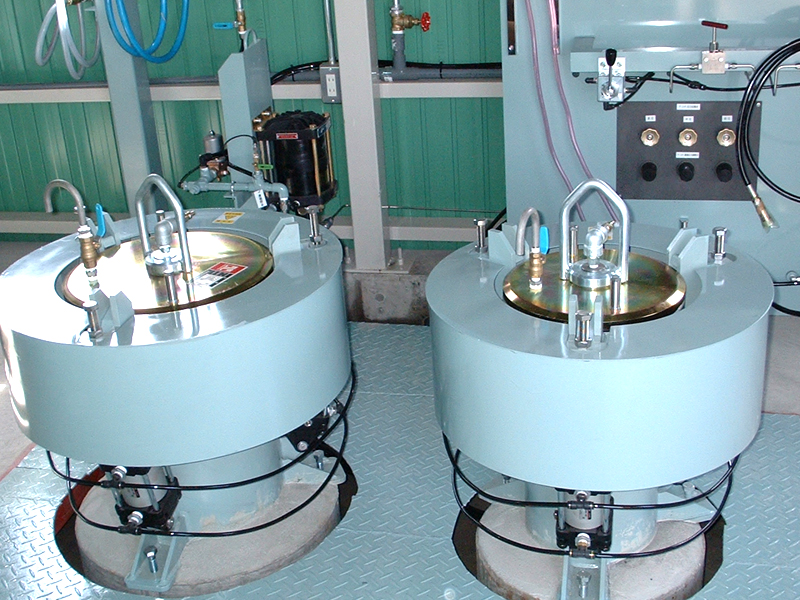

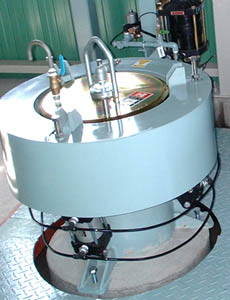

耐圧試験用の水套です。

使用する容器の外径に合わせて
φ267,φ355,φ406,φ457などの
サイズがあります。

容器固着機・固着転倒機・膨張計操作盤と
合わせて耐圧試験を行います。



ステンレス製の水套の左右に固着機と
固着転倒機を装備。
直上に左右にスライドするホイストを用意しました。

ホイストはオイルを使わない電動ファイバホイストを採用。

水套サイズはφ267と小容器向きです。

容器外径φ170以下、容器高さH1000以下の
小容器やFRP容器向け専用装置です。
